Filtración de gas natural en el proceso de exploración de gas

El gas natural es un combustible fósil gaseoso que consiste principalmente en metano. Se encuentra principalmente en campos petroleros, campos de gas natural o vetas de carbón en pequeñas cantidades. El proceso de producción de gas natural incluye extracción, procesamiento, transporte por gasoductos y distribución. El gas natural extraído del subsuelo contiene muchas impurezas como sulfuro de hidrógeno, aceite y agua y debe filtrarse y eliminarse a tiempo durante el procesamiento. Hanke está equipado con un equipo técnico profesional para proporcionarle un equipo personalizado Soluciones de filtración de gas... Las soluciones de filtración de gas natural incluyen exploración de gas, desulfuración de aminas, deshidratación del desecante y transporte de tuberías.

Para obtener más información, consulte:

Soluciones de filtración de gas

Se está quemando una cocina de gas natural.

Exploración de gas
Desulfuración de amina
Deshidratación desecante
Transporte de tuberías

Exploración de gas

Antecedentes
El gas natural crudo extraído del subsuelo contiene obstrucciones líquidas, sulfuro de hidrógeno, aceite y otros contaminantes y no se puede usar directamente, y requiere una serie de procesos antes de que pueda ponerse en uso.
Problema
Estos contaminantes pueden corroer el equipo aguas abajo, provocando la obstrucción del compresor, aumentando las frecuencias de mantenimiento del equipo y acortando su vida útil, aumentando así los costos operativos.
Solución
El gas natural en bruto debe filtrarse para proteger los equipos aguas abajo. Filtros de cartucho Se recomiendan y generalmente se instalan antes de un compresor, ya que puede eliminar casi todos los sólidos e impurezas líquidas en el gas natural que pueden dañar el compresor.

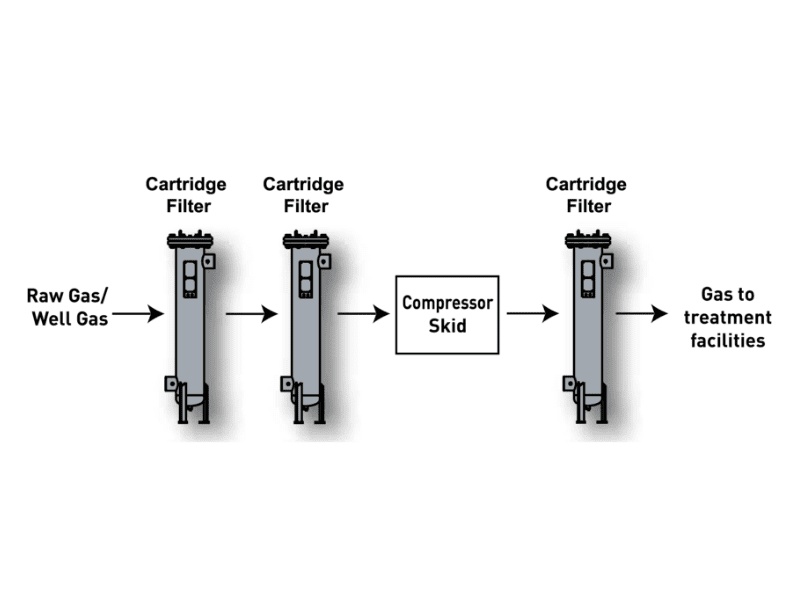

Diagrama de flujo de exploración y filtración de gas

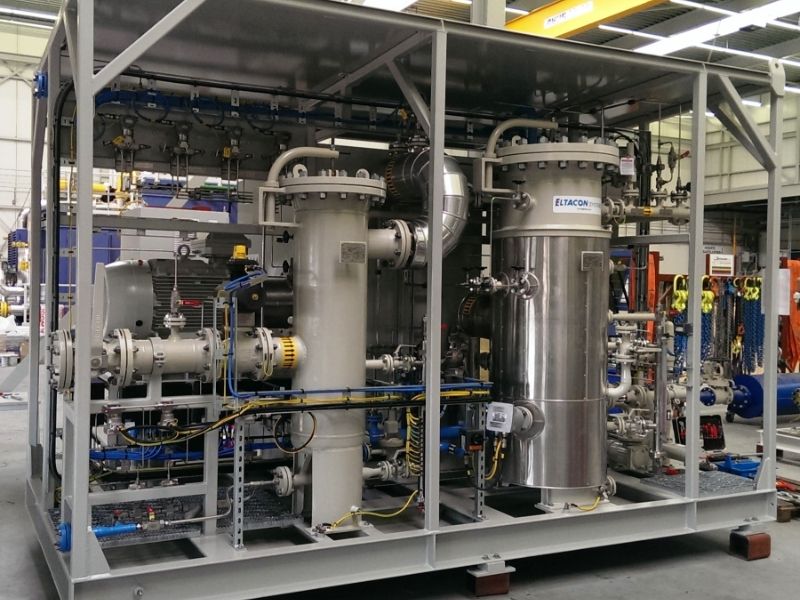

Se instala un filtro de cartucho en el equipo de exploración de gas

Filtro de cartucho para filtración de exploración de gas

Desulfuración de amina

Antecedentes
En las plantas de purificación de gas natural, se utiliza un proceso llamado "desulfuración" para eliminar los gases ácidos con líquido de amina (principalmente sulfuro de hidrógeno y dióxido de carbono) de la corriente de gas entrante para evitar la corrosión del equipo aguas abajo. El gas natural se introduce en una torre de contacto, donde entra en contacto con el líquido de la amina, y el gas ácido del gas natural reacciona con el líquido de la amina y produce sales de amina. El líquido con sales de amina luego pasa a través de un lecho de carbono, eliminando trazas de hidrocarburos antes de ingresar al equipo aguas abajo.
Problema
En el proceso de producción real, además de los gases ácidos, el gas natural también contiene gases licuados condensados, impurezas sólidas, suciedad y otras impurezas en la tubería, cuando ingresan a la torre de contacto con el gas natural, causa burbujas de torre de contacto y contaminación, y reduce la absorción de gas ácido; También lleva el líquido de la amina al río abajo, causando la contaminación del lecho de carbono y la corrosión del equipo. Por lo tanto, es necesario establecer filtros para la filtración en el proceso de desulfuración de la amina.
Solución
Primero, un Filtro de cartucho Se instala antes de que el gas natural entre en el proceso de desulfuración de la amina para eliminar grandes cantidades de impurezas líquidas y sólidas del gas natural entrante. De esta manera, puede reducir eficazmente la velocidad de formación de espuma de la solución de amina y las pérdidas causadas por el arrastre de la corriente de gas. Además, en la parte inferior de la torre de contacto, se instala un filtro de cartucho para eliminar el líquido de amina transportado antes de que la corriente de gas ingrese al lecho de carbono; en la parte inferior del lecho de carbono, también se instala un filtro de cartucho para evitar que el polvo de carbono se mezcle en el flujo de gas y los procesos posteriores.

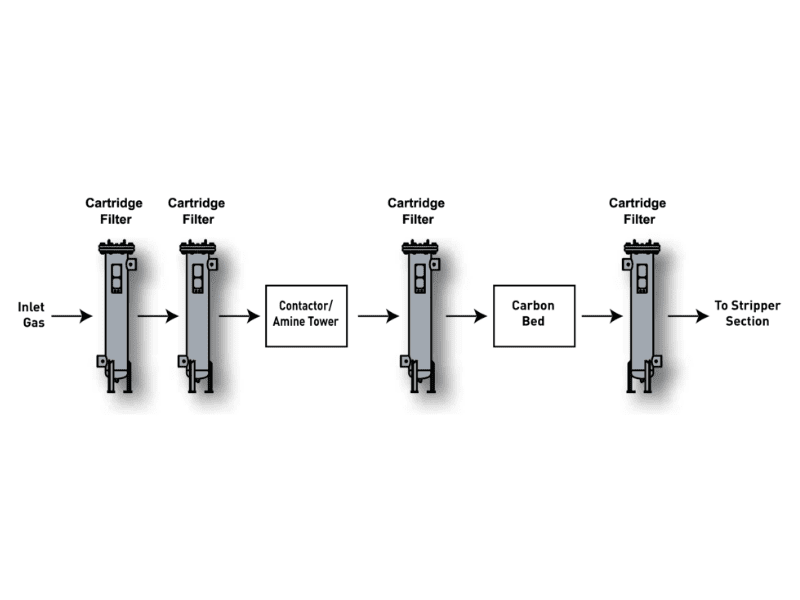

Diagrama de flujo de desulfuración y filtración de amina

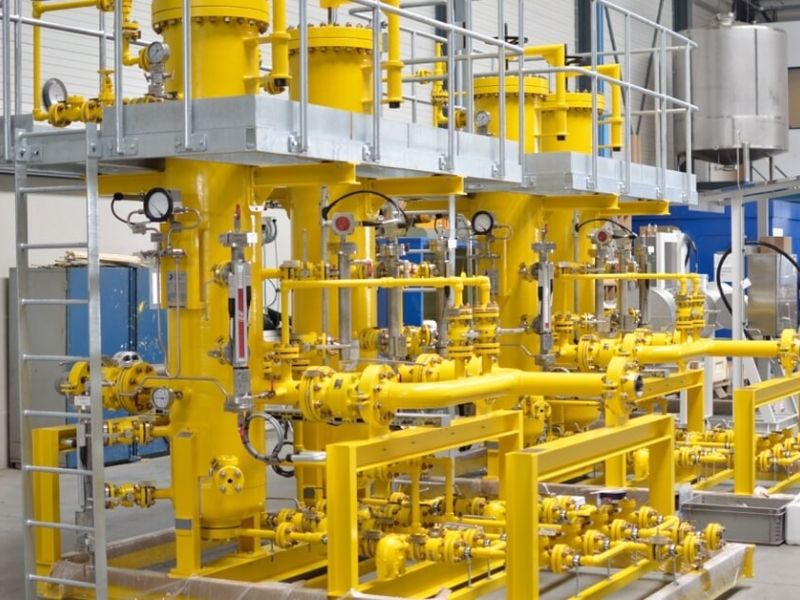

4 filtros de cartucho están instalados en el dispositivo de filtración de gas

Filtro de cartucho para la desulfuración de la amina

Deshidratación desecante

Antecedentes
La deshidratación desecante es la forma principal de secado de gas natural. El gas húmedo entra y pasa a través del desecante donde la humedad se adsorbe y retiene, y el gas fluye suavemente. En un sistema de secado, generalmente hay dos o más torres de secado llenas de un desecante sólido como gel de sílice o tamiz molecular. Cuando una torre está saturada de agua, se puede apagar y regenerar el desecante, mientras que se activa la otra torre en la línea. El gas natural pasa por un ciclo de regeneración. En este ciclo, el gas seco fluye fuera del lecho de secado y se enfría, mientras que el gas húmedo se devuelve a la corriente de gas de entrada húmeda.
Problema
En el proceso de secado real, el desecante no puede eliminar los hidrocarburos, las impurezas sólidas corrosivas y las aminas contenidas en el gas natural. Al realizar el secado de gas, estas impurezas bloquearán los poros finos del desecante y disminuirán su capacidad de retención de agua, causando contaminación al equipo aguas abajo y un mayor costo de inversión.
Solución
En el proceso de secado, se instalan filtros para la filtración desecante. Generalmente, Filtros de cartucho Se instalan en aguas arriba y aguas abajo del lecho de secado para interceptar partículas y evitar que las impurezas sólidas innecesarias y los contaminantes líquidos interfieran con la adsorción del desecante.

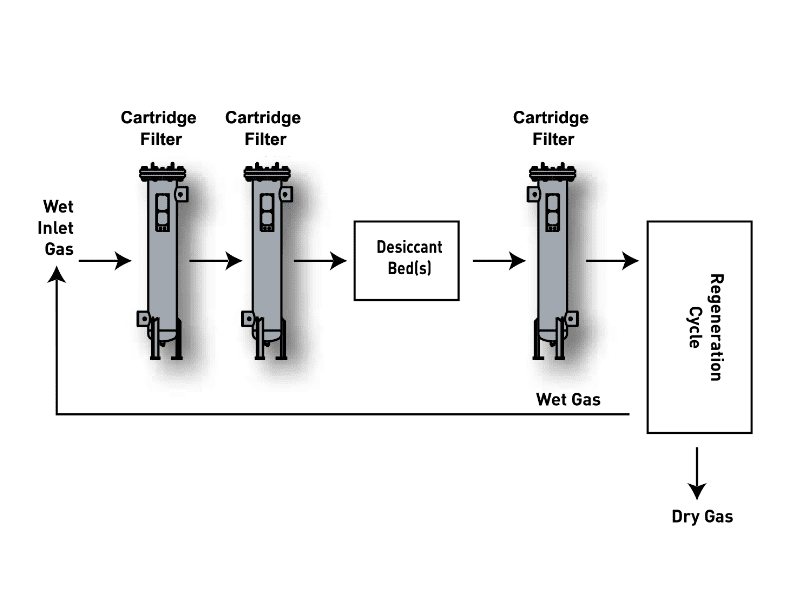

Diagrama de flujo de deshidratación y filtración desecante

2 filtros de cartucho están instalados en el dispositivo de deshidratación desecante.

Filtros de cartucho para deshidratación desecante

Transporte de tuberías

Antecedentes
El gas natural se transporta a través de una compleja red de ductos a zonas de alta demanda o se almacena para emergencias. El gas natural utilizado en hogares y empresas se transporta a través de gasoductos.
Problema
El gas natural viaja a través de la tubería durante un largo período de tiempo y se puede mezclar con muchos contaminantes, como la escala de la tubería, los lubricantes del compresor, el agua y los productos químicos utilizados para reducir la corrosión de la tubería. Estas impurezas causarán desgaste en varios instrumentos y válvulas, afectando el funcionamiento normal de los equipos y aumentando los costos de mantenimiento.
Solución
Los filtros se instalan en tuberías de gas natural para filtrar y eliminar las impurezas dañinas. Coladores de cesta Son comúnmente utilizados para la filtración de tuberías de gas natural. Los filtros de cesta pueden eliminar eficazmente los contaminantes sólidos de las aletas de las tuberías y proteger todo tipo de medidores y válvulas.

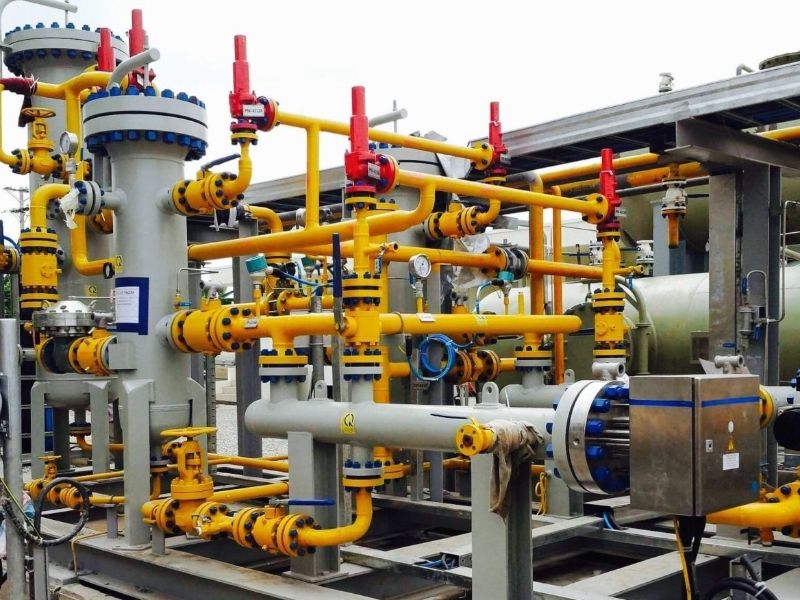

Los coladores de cesta están instalados en el sistema de tuberías.

Coladores de cesta para transporte de tuberías
