Filtro de retrolavado automático para alto flujo, filtración de líquidos de baja viscosidad

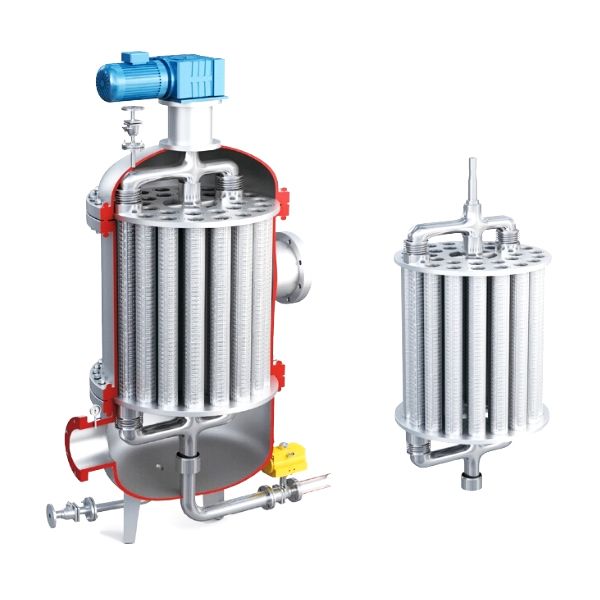

El líquido no filtrado fluye al interior del filtro de retrolavado automático desde la entrada (3), el 50% del líquido fluye a través del tubo de distribución central, se mueve hacia la parte superior del filtro (4) y entra en los elementos de filtro desde la parte superior (5). La otra parte del líquido fluye hacia los elementos de filtro directamente desde la parte inferior del filtro (6). El líquido no filtrado entra en los elementos de filtro desde los extremos superior e inferior al mismo tiempo y fluye fuera de la salida después del filtrado (7).

Cuando la caída de presión o el tiempo alcanza el valor preestablecido (9), se activa el procedimiento de retrolavado automático. El motor de engranajes acciona el brazo de rotación de retrodescarga (1) para volver a lavar los elementos de filtro a su vez mientras continúa la filtración. Durante el lavado a contracorriente, el extremo superior del elemento de filtro es cubierto por el bloque deslizante (2) y a continuación se abre la válvula de lavado posterior. La presión diferencial entre el exterior del elemento de filtro y la salida de lavado posterior hace que el filtrado limpio enjuague inversamente la superficie interior del elemento de filtro (8). Las impurezas lavadas se descargan a través de la tubería de alcantarillado.
