Cartucho plisado de acero inoxidable para filtración de fusión de polímero

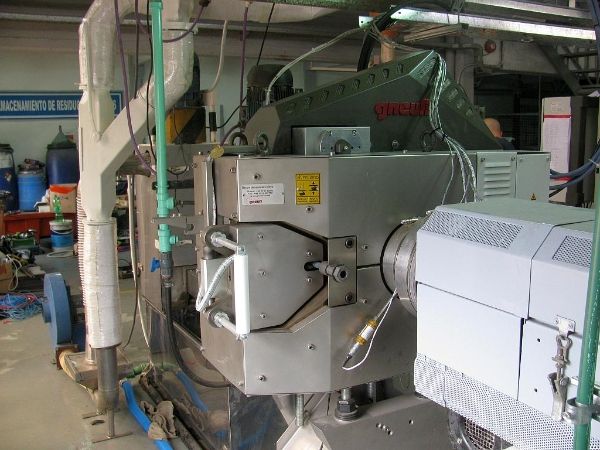

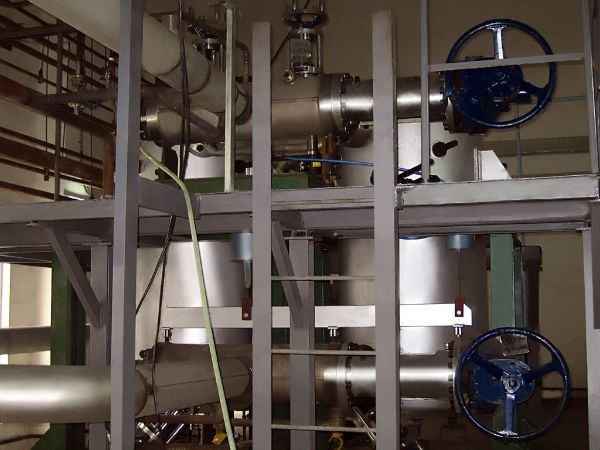

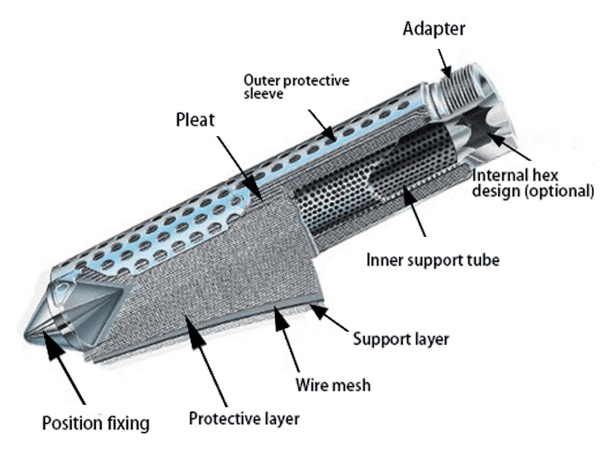

Cartucho plisado de acero inoxidable Está hecho de malla tejida de acero inoxidable o fieltro sinterizado de acero inoxidable después del plisado y la soldadura. Generalmente se instala en filtros de fusión para eliminar las impurezas del polímero se derrite en las industrias de fibra química, textiles y plásticos, por lo tanto, también se conoce como filtro de vela de polímero o filtro de vela de fusión de polímero.

De acuerdo con su capa de filtración, se divide en filtros de vela de malla de alambre plisada y filtros de vela de fibra sinterizada plisada.
El área del filtro del cartucho plisado es 5-10 veces más grande que el filtro de cartucho tradicional, lo que hace que la capacidad de retención de suciedad y la vida útil mejore enormemente.
Eficiencia de filtración hasta 95%
Adecuado para filtros de fusión o aplicaciones de alta presión, altamente corrosivas, de alta viscosidad o radiactivas.
La construcción de acero inoxidable se puede reutilizar después del lavado a fondo o la limpieza ultrasónica.

Especificación

Material: SS304, SS316, SS316L.
Filtro de calificación: 1-300 μm.
Eficiencia del filtro: ≥ 95%.
Presión de funcionamiento: 30 ¡Mpa!
Temperatura de funcionamiento: ≤ 600 °C.

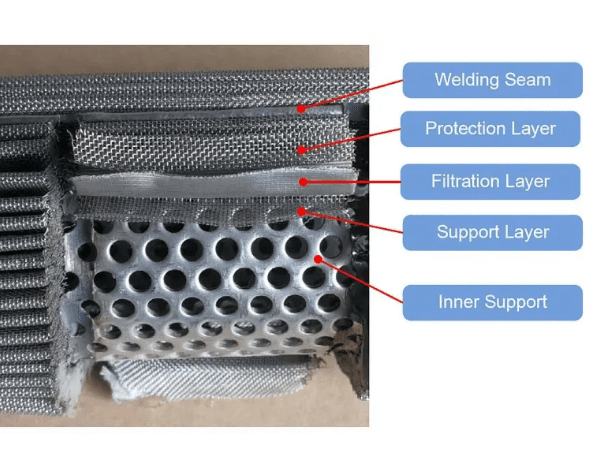

Medios de filtro principales: Tela de fibra sinterizada de acero inoxidable y tela tejida de alambre de acero inoxidable.
Instalación del formulario: Estándar (usando la junta tórica para sellar), hilo, barra de acoplamiento, brida, interfaz rápida.

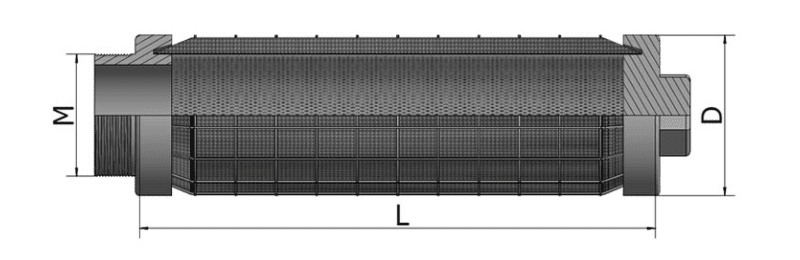

Tabla 1: Especificación del cartucho plisado de acero inoxidable tipo 1
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-86/200	200	86	M65 × 2P	0,2	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-86/350	350			0,35
SSPC-86/500	500			0,5
SSPC100/800	800	100	M80 × 2P	1

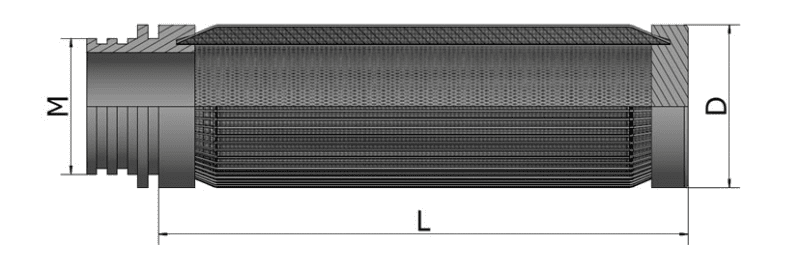

Cartucho plisado de acero inoxidable tipo 2 diagrama de especificación

Tabla 2: Especificación del cartucho plisado de acero inoxidable tipo 2
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-65/250	250	65	226, 223, 220, 215	0.135	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-65/500	500	65		0,38
SSPC-70/750	750	70		0,42
SSPC-70/750	750	70		0,6

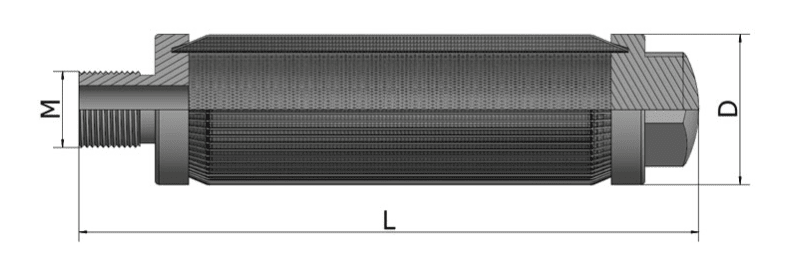

Cartucho plisado de acero inoxidable tipo 3 diagrama de especificación

Tabla 3: Especificación del cartucho plisado de acero inoxidable tipo 3
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-35/102	102	35	M18, M20 × 2,5, M20 × 1,5, NPT1 ", 3/4-16	0.026	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-35/207	207			0,07
SSPC-35/210	210			0,07
SSPC-35/242	242			0,08
SSPC-35/425	425			0,15
SSPC-35/485	485			0,2

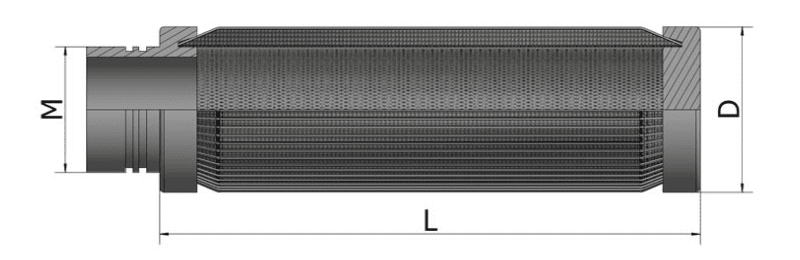

Cartucho plisado de acero inoxidable tipo 4 diagrama de especificación

Tabla 4: Especificación del cartucho plisado de acero inoxidable tipo 4
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-62/180	180	62	G1"	0,09	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-86/254	254	86	G2"	0,17
SSPC-86/381	381			0,2
SSPC-86/508	508			0,27
SSPC-86/760	760			0,58

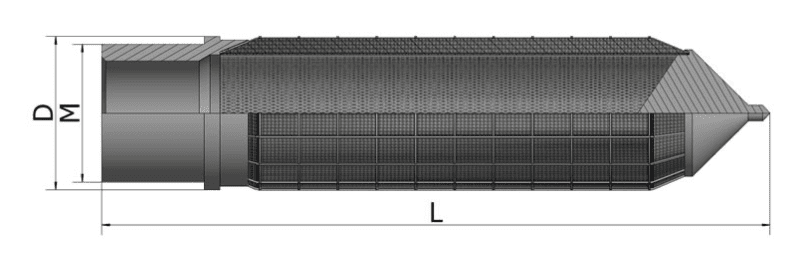

Cartucho plisado de acero inoxidable tipo 5 diagrama de especificación

Tabla 5: Especificación del cartucho plisado de acero inoxidable tipo 5
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-60/1432	1432	60	2 "× 12UN-2A	1.015	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-60/1241	1241			0,98
SSPC-60/1025	1025			0,81

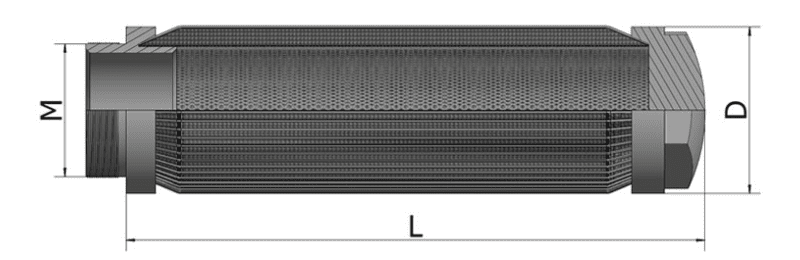

Cartucho plisado de acero inoxidable tipo 6 diagrama de especificación

Tabla 6: Especificación del cartucho plisado de acero inoxidable tipo 6
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Pulgadas	Pulgadas	M	M²	Μm	Filtro de medios
SSPC-1.75/16,31	16,31	1,75	1,25 "-12UNF-2A	0,2	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-1.75/18,63	18,63			0,35
SSPC-1.75/31	31			0,5
SSPC-1.75/47	47			1

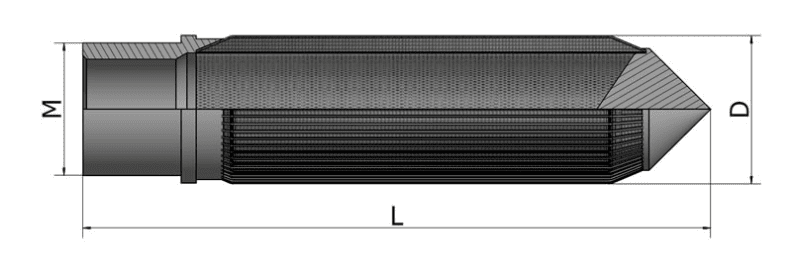

Cartucho plisado de acero inoxidable tipo 7 diagrama de especificación

Tabla 7: Especificación del cartucho plisado de acero inoxidable tipo 7
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-45/200	1432	45	1,25 "-12UNF, 2"-12UN	1.015	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-45/800	1241	45		0,98
SSPC-57/1023	1025	57		0,81

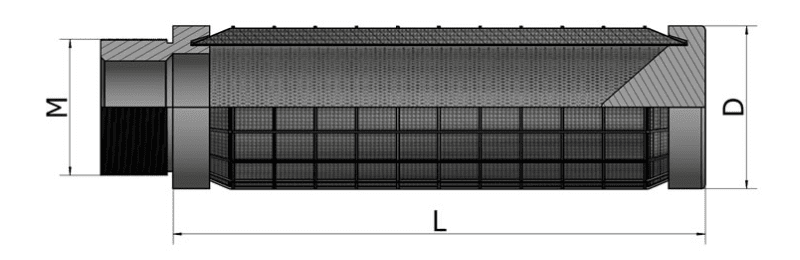

Cartucho plisado de acero inoxidable tipo 8 diagrama de especificación

Tabla 8: Especificación del cartucho plisado de acero inoxidable tipo 8
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-46/965	965	46	1,25 "-12UN	0,52	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-50/1020	1020	50	M42 × 2P	0,62
SSPC-60/1020	1020	60	M52 × 2P	0,8
SSPC-60/1210	1210	60	M52 × 2P	1

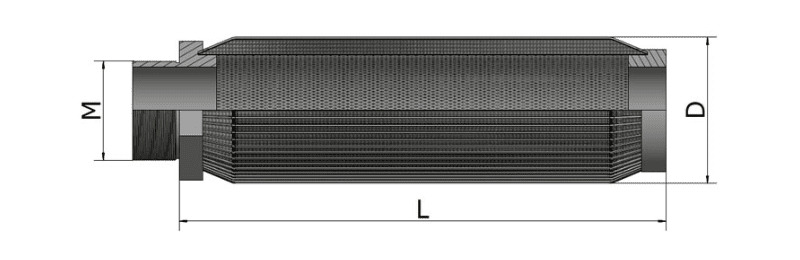

Cartucho plisado de acero inoxidable tipo 9 diagrama de especificación

Tabla 9: Especificación del cartucho plisado de acero inoxidable tipo 9
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-50/275	275	50	M30 × 1,5 P	0,18	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-50/525	525			0,33
SSPC-50/870	870			0,54
SSPC-50/1395	1395			0,8

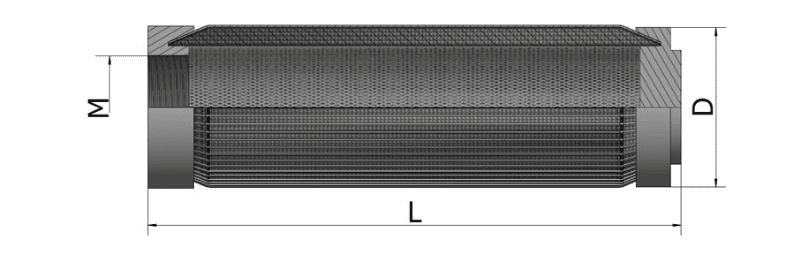

Cartucho plisado de acero inoxidable tipo 10 diagrama de especificación

Tabla 10: Especificación del cartucho plisado de acero inoxidable tipo 10
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-60/400	400	45	M33 × 1,5 P... M33 × 2P	0,4	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-60/500	500	45		0,5
SSPC-60/1000	1000	57		1

Cartucho plisado de acero inoxidable tipo 11 diagrama de especificación

Tabla 11: Especificación del cartucho plisado de acero inoxidable tipo 11
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-62/1195	1195	62	M36 × 2P	0,6	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-62/1395	1395	62	M36 × 2P	0,7	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75

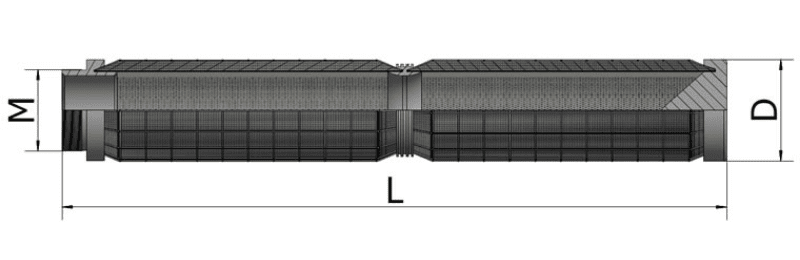

Cartucho plisado de acero inoxidable tipo 12 diagrama de especificación

Tabla 12: Especificación del cartucho plisado de acero inoxidable tipo 12
Modelo	L	D	M	Área de filtro	Filtro Calificación	Filtro de medios
Modelo	Mm	Mm	M	M²	Μm	Filtro de medios
SSPC-55/1245	1245	55	M33 × 2P	0,91	3, 5, 7, 10, 15, 20, 25, 30, 40, 60, 75	Fieltro de fibra sinterizada de acero inoxidable, paño de alambre de acero inoxidable
SSPC-55/1247	1247			0,91
SSPC-55/1347	1347			0,95
SSPC-55/1350	1350			0,95
